T-FLEX ЧПУ 2D - Программа подготовки УП для станков с ЧПУ

T-FLEX ЧПУ 2D - это интегрированный с T-FLEX CAD модуль, который позволяет технологу-программисту создавать траектории обработки, опираясь на двухмерную геометрию (штриховки или 2D-пути). Траектория поддерживает линейную и круговую интерполяцию с заданной точностью.

Программа T-FLEX ЧПУ построена по модульному принципу. Обязательным является наличие базового модуля программы T-FLEX ЧПУ 2D, к которому можно подключить любой набор из модулей выбранных обработок:

• Электроэрозионная
• Лазерная
• Токарная
• Сверлильная
• 2.5-D фрезерная

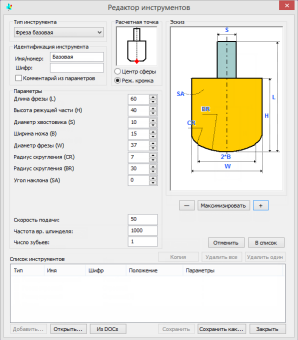

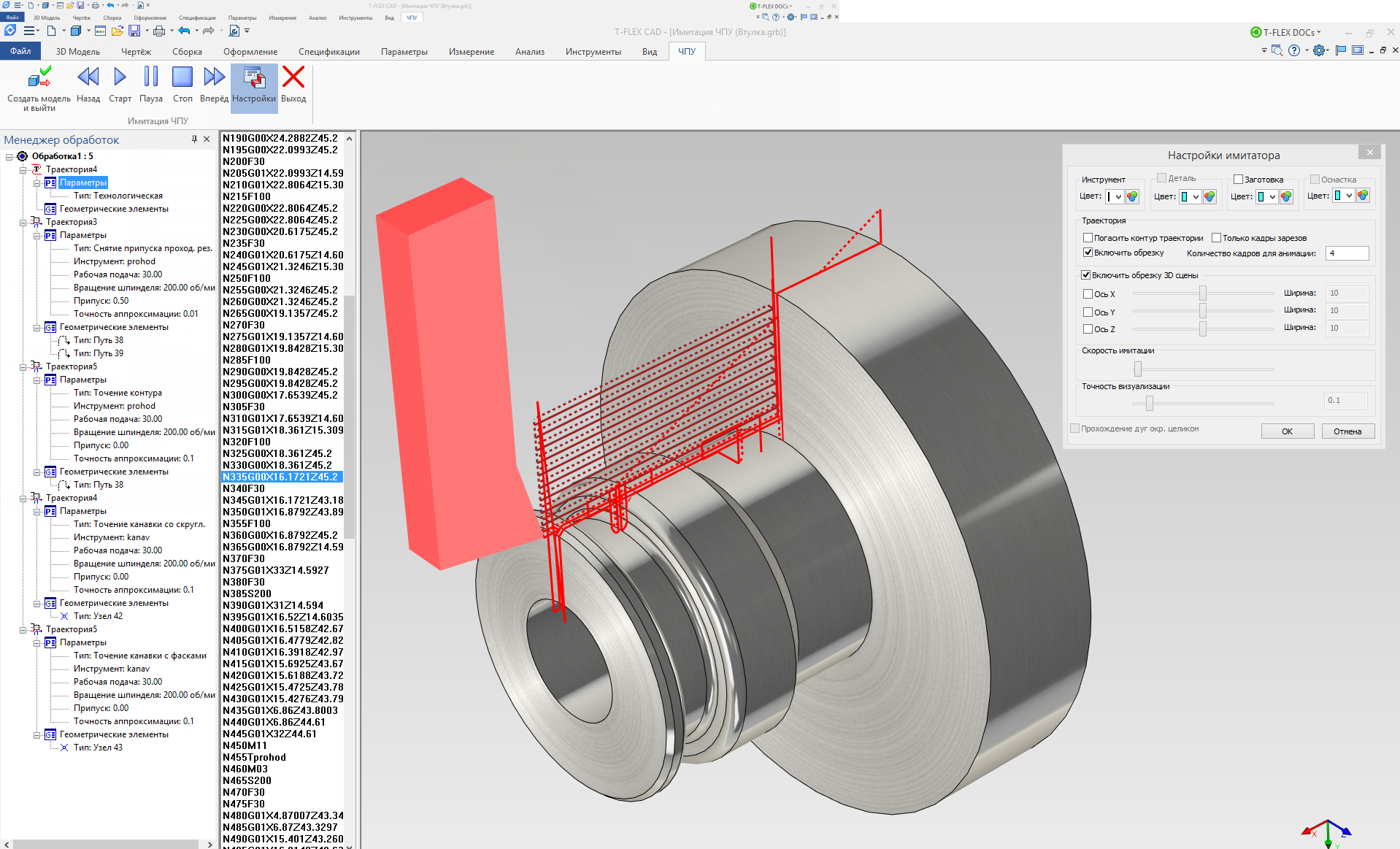

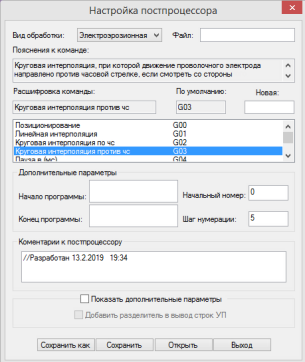

Наличие базового модуля программы T-FLEX ЧПУ является обязательным, так как именно сюда включены такие необходимые в работе инструменты технолога-программиста, как редактор табличных постпроцессоров, редактор режущих инструментов, редактор пользовательских машинных циклов, имитатор обработки, инструменты по настройке системы, контекстная помощь.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на электроэрозионных станках.

Поддерживаются следующие стратегии обработки:

• одноконтурное резание
• угловое резание
• двухконтурное резание
• выборка металла по спирали

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ для станков с лучевым методом обработки (лазерных, плазменных, гидроструйных, термической резки).

Поддерживаются cледующие стратегии обработки:

• одноконтурное резание
• угловое резание
• двухконтурное резание.

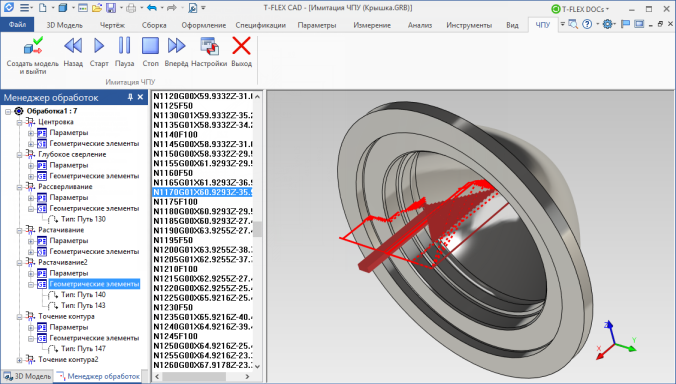

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках токарной группы.

Поддерживаются следующие группы стратегий обработки:

• точение контура
• снятие припуска
• точение кармана
• точение канавки
• точение резьбы
• осевое сверление
• машинные циклы: EXCEL, 2Р22, NC31, NCT, а также циклы созданные пользователем.

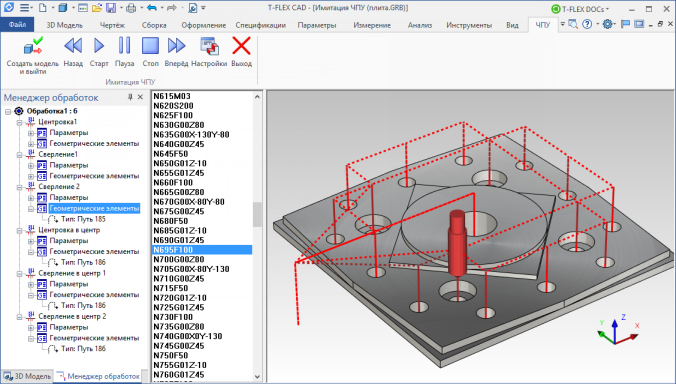

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках сверлильной группы.

Поддерживаются следующие стратегии обработки:

• простое сверление;
• глубокое сверление;
• машинные циклы: OLIVETTI, BRADLEY, MAHO, EXCEL, 2C42, Размер-2М, FANUC, Э2000 CNC, VECTOR 90, а также циклы созданные пользователем.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.

Поддерживаются следующие стратегии обработки:

• фрезерование плоскости
• фрезерование контура
• фрезерование кармана
• фрезерование винтовой канавки
