Детали машин: проектирование, анализ и расчет сложных механизмов в T-FLEX PLM

Приложение T-FLEX Детали машин (ранее известное как T-FLEX Зубчатые передачи) является частью комплекса T-FLEX PLM и предназначено для проектирования, анализа и расчёта различных механических узлов: редукторов, коробок передач, подъёмных механизмов и других устройств, в которых используются зубчатые, цепные и ремённые передачи, а также валы, колёса, пружины, подшипники, шпоночные и шлицевые соединения. Система позволяет не только создавать 3D-модели и оформлять чертежи по стандартам ЕСКД, но и выполнять прочностные расчёты, анализ отклонений и контрольные параметры с учётом нагрузок, передаваемых между элементами конструкции. Все компоненты модели взаимосвязаны и редактируются в едином контексте.

Основное преимущество приложения — ориентация на повышение эффективности работы инженера. Система предлагает оптимальные решения на основе введённых параметров, что позволяет спроектировать передачу или механизм и оценить его работоспособность всего за несколько минут. Например, достаточно указать положение входного и выходного валов и задать передаточное число — схема зубчатой передачи будет сгенерирована автоматически.

Инструменты моделирования и черчения полностью интегрированы в среду T-FLEX CAD, что обеспечивает единый интерфейс и функциональность на всех этапах проектирования — от идеи до выпуска чертежей. Это исключает необходимость переключения между разными программами и ускоряет процесс разработки.

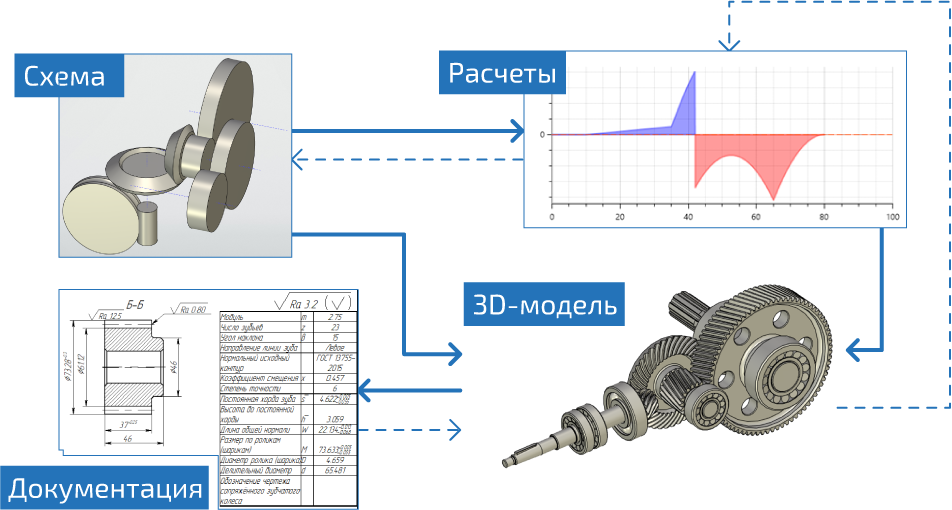

Основные возможности:

Построение 3D модели зубчатой шестерни (цилиндрической внутренней или внешней), зубчатого зацепления (цилиндрического, конического или червячного) или механизма на основе нескольких зацеплений.
Построение 2D модели цилиндрического зацепления для документации.
Ассоциативно связанные 3D модель и чертёж с автоматическим обновлением при изменении параметров.
Оформление чертежей согласно ЕСКД (например, создание таблиц параметров зубчатых венцов).
Визуальный и математический анализ геометрии и прочности деталей по выбранным стандартам (ГОСТ, ISO, DIN).
Расчёт прочности, ресурса и других эксплуатационных характеристик передач.
Пересчёт в середину поля допуска для обеспечения необходимой точности сборки.
Выбор квалитета точности и расчёт допусков.
Поддержка параметризации всех элементов модели.

Улучшения по сравнению с T-FLEX Зубчатые передачи:

Расширенный набор деталей: помимо зубчатых передач, добавлены валы, колёса, подшипники, пружины и соединения (шпоночные, шлицевые), что позволяет проектировать полные механизмы;
Связное проектирование: возможность создавать сложные системы с взаимосвязанными элементами, где прочность каждого компонента рассчитывается с учетом нагрузок от других;
Более гибкий интерфейс: улучшена навигация и поиск команд, а также добавлены диалоги для последовательного конструирования деталей (например, создание вала со ступенью и последующим добавлением зубчатого венца);
Автоматизация оформления документации: команды создания таблиц чертежей автоматически распознают зубчатые венцы и другие элементы, требующие спецификации.

Особенности:

Свободный выбор стандартов и методик расчёта на любом этапе проектирования, т.е. модуль позволяет сочетать стандарты ГОСТ, ISO, DIN на советующих этапах расчёта;
Можно рассчитывать не только по стандарту, присутствует альтернативный расчёт, основанный на теории, не связанной со стандартом, при этом модуль поддерживает и режим "калькулятора" по стандарту с возможностью ввода пользовательских значений;
Все параметры, рассчитываются «на лету» непосредственно в диалоге команд при вводе определяющих значений с учетом других деталей. Доступно создание подробных отчётов о расчетах, включая прочность, ресурс и эксплуатационные характеристики.
Проектирование деталей машин и механизмов идёт по двум сценариям: можно начать с требуемых параметров механизма (например, передаточное отношение и габариты) или задать параметры отдельных шестерён и зацеплений. Приложение предлагает все возможные варианты решения задачи на основе заданных входных данных.
Возможность создания связных механизмов, где каждый элемент (зубчатое колесо, вал, подшипник) рассчитывается с учетом нагрузок от других элементов. Это позволяет создавать сложные системы, такие как редукторы или коробки передач, и проверять их работоспособность в целом.

Типы деталей и механизмов, доступных в приложении:

Цилиндрические передачи: прямозубые, косозубые, шевронные
Конические передачи: прямозубые, тангенциальные, спиральные
Червячные передачи: профилей A, I, N, C, K – согласно ISO/TR 10828 или DIN 3975 и ZA, ZI, ZN – согласно ГОСТ 19650-97
Однорядный планетарный механизм
Цепочка шестерён
Ремённые передачи
Валы с различными ступенями и соединениями (шпоночные, шлицевые)
Колёса с ободами, ступицами и дисками
Подшипники различных типов
Пружины
