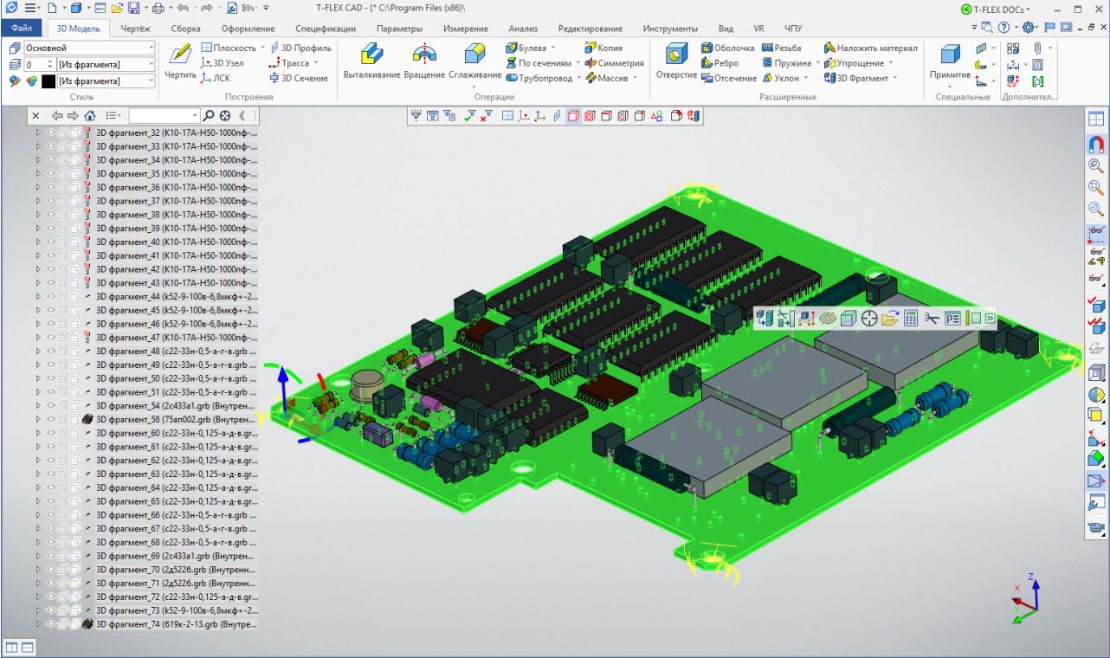

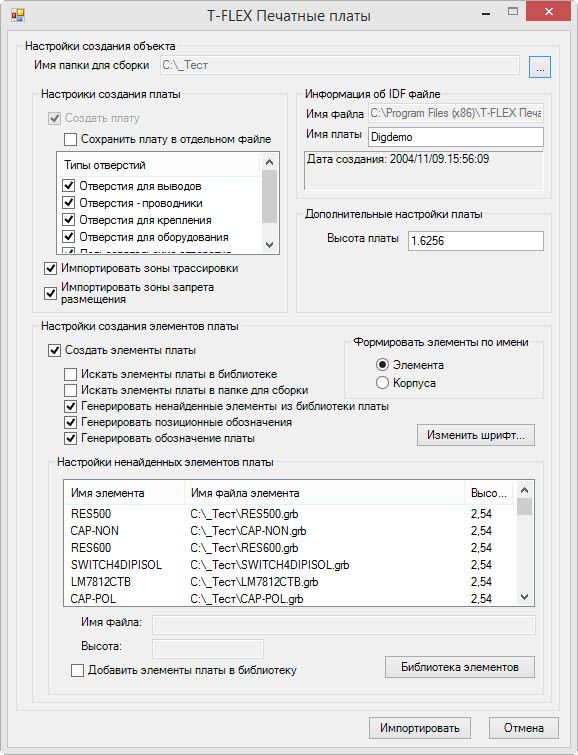

Самым простым, но, тем не менее, очень полезным является использование полученной трехмерной сборки в операции проверки собираемости. Даже опытным разработчикам бывает трудно представить, где может возникнуть пересечение собираемых электронных модулей, тем более что эти модули проектируют конструкторы печатных плат, а собирает в блок — ведущий конструктор блока. Для проверки собираемости требования к трехмерным моделям электрорадиоэлементов просты — достаточно, чтобы они были разработаны с соблюдением точных геометрических размеров.

Далее эту 3D-модель печатной платы можно использовать для различных видов математического моделирования — механического, теплового, электромагнитного и пр. При этом, во-первых, требования к трехмерным моделям при этом резко возрастают, поскольку теперь они должны содержать информацию, необходимую для работы программ моделирования (тепловые и механические свойства материалов, электрические параметры электрорадиоэлементов и т.д.), а во-вторых, необходимы интерфейсы T-FLEX CAD, с этими программами моделирования.
